Монтажные части

Вентильный блок

Вентильный блок Импульсная трубка 2

Клапанный блок

Вентильный блок Вентильный блок 2
Трехходовые вентильные и клапанные блоки предназначены для выравнивания давлений в камерах измерительного блока датчика и блокировки линий подвода измеряемой среды. Присоединение клапанного блока к линии подвода возможно без датчика, присоединение вентильного блока - только вместе с датчиком давления.
Блоки применяются совместно с датчиками разности давлений.
Блоки сохраняют:
● прочность при пробном давлении Рпроб = 37,5 или 50 MРа (в зависимости от исполнения)
● герметичность при условном давлении Ру = 25 или 40 MРа (в зависимости от исполнения)

Элементы крепления к опорным конструкциям

Кронштейн 1

Кронштейн 1 применяется для крепления датчика с вентильным блоком или без него к опорной трубе диаметром 45…51 мм при верхнем подводе измеряемой среды.
Кронштейн 1 Кронштейн фото

Кронштейн 2

Кронштейн 2 применяется для крепления датчика, соединенного с клапанным блоком к опорной трубе диаметром 45…51 мм при верхнем подводе измеряемой среды.
Кронштейн 2

Кронштейн 3

Кронштейн 3 применяется для крепления датчика к опорной трубе диаметром 45…51 мм при нижнем подводе измеряемой среды.
Кронштейн 3

Скоба

Скоба применяется для фиксации различных кронштейнов на трубе диаметром 45…51 мм
Скоба Скоба фото

Соединительные элементы

Ниппель 1

Ниппель 1 применяется для оконцевания линий подвода измеряемой среды и присоединения совместно с фланцем и уплотнительным кольцом к датчику, вентильному и клапанному блокам
Ниппель 1

Ниппель 2

Ниппель 2 применяется для оконцевания линий подвода измеряемой среды и присоединения совместно с накидной гайкой и прокладкой к штуцеру датчика или фланца, имеющих наружную резьбу М20х1,5. Диаметр посадки под трубку 10 мм, может поставляться диаметром 8 мм.
Ниппель 2 Накидные гайки, ниппель

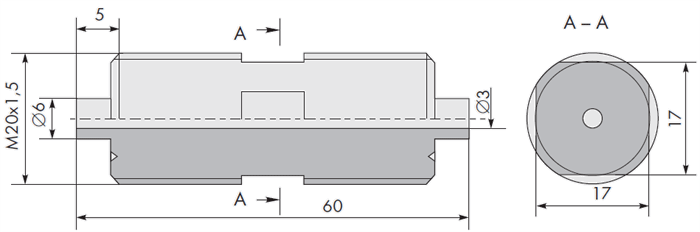

Штуцер

Штуцер применяется как промежуточный элемент между датчиком, имеющим штуцер с внутренней резьбой М20х1,5 и линией подвода измеряемой среды, оконцованной ниппелем с накидной гайкой
Штуцер

Гайка накидная

Гайка накидная применяется для соединения линий подвода измеряемой среды, оконцованной ниппелем, с датчиком, вентильным или клапанным блоками, имеющими штуцер с наружной резьбой М20х1,5
Гайка накидная

Фланец со штуцером

Фланец со штуцером применяется как промежуточный элемент между датчиком, вентильным или клапанным блоком и линией подвода измеряемой среды, оконцованной ниппелем с накидной гайкой
Фланец со штуцером

Фланец

Фланец применяется для присоединения ниппеля с уплотнительным кольцом к датчику, вентильному или клапанному блоку
Фланец

Фланец К1/2", К1/4"

Фланец К1/2", К1/4" применяется как промежуточный элемент между датчиком, вентильным или клапанным блоком и линией подвода измеряемой среды с резьбой К1/2" или К1/4"
Фланец К1/2, К1/4
Варианты применения монтажных частей и коды комплектов указаны здесь
