BCM SENSOR TECHNOLOGIES

Продукция Бельгийской компании BCM SENSOR TECHNOLOGIES

Бельгийская компания BCM Sensor Technologies является одним из мировых лидеров в области проектирования и производства контрольно измерительных приборов самых высоких стандартов и производит широкий диапазон контрольно-измерительных приборов для различных отраслей и требований.
ООО "Метроник является эксклюзивным представителем компании BCM Sensor Technologies и поставщиком её продукции на рынке России и стран СНГ.
Мы рады представить на нашем сайте продукцию, которую производит компания BCM Sensor Technologies:

Модули дифференциального давления

Для гидравлического оборудования


157М
157М
- кремниевая ёмкостная технология
- сварная конструкция
- дифф. и линейное давление
Технические характеристики:
диапазон давления: 0-60 mbar…0-5 bar
системное давление: 32 bar, 100 bar
выходной сигнал: 4-20мА;
погрешность: 0,1%, 0,25%, 0,5%
питание: 12, …., 32 V
рабочая температура -45 … +85°C

160М
160М
- пьезорезистивная технология
- сварная конструкция
- дифф. и линейное давление
- опция измерения температуры
Технические характеристики:
диапазон давления: 0-0,4 bar…0-10 bar
системное давление: 40 bar, 100 bar
полный предел >50 mV
погрешность: 0,25%, 0,5%
питание: 12, …., 32 V
рабочая температура -30 … +80°C

315М
315М
- металлоёмкостная технология
- полная лазерная сварка
- дифф. и линейное давление
- опция: выходной сигнал 4-20мА
Технические характеристики:
диапазон давления: 0-15 mbar…0-69 bar
системное давление: 70 bar, 140 bar
выходной сигнал: 4-20мА
погрешность: 0,1%, 0,25%, 0,5%
питание: 12, …., 32 V
рабочая температура -45 … +105°C


Датчики дифференциального давления

157Т
157Т
С протоколом HART (опция: взрывозащита) на основе ёмкостной кремниевой технологии
Технические характеристики:
диапазон давления: 0-60 mbarD, …, 0-5 barD
системное давление: 100 bar
выходной сигнал: 4-20мА;
погрешность: 0,075%, 0,2%, 0,5%
питание: 24V
присоединительная резьба М20х1,5, G1/2"
рабочая температура -45 … +85°C
дисплей 4½ ЖК-монитора цифры
взрывозащита (на выбор)

160Т
160Т
С протоколом HART (опция: взрывозащита) на основе пьезорезистивной кремниевой технологии
Технические характеристики:
диапазон давления: 0-400 mbarD, …, 0-10 barD
системное давление: 100 bar
выходной сигнал: 4-20мА;
погрешность: 0,075%, 0,2%, 0,5%
питание: 24V
присоединительная резьба М20х1,5, G1/2"
рабочая температура -45 … +85°C
дисплей 4½ ЖК-монитора цифры
взрывозащита (на выбор)

315T
315T
С протоколом HART (опция: взрывозащита) на основе металлоёмкостной технологии
Технические характеристики:
диапазон давления: 0-400 mbarD, …, 0-10 barD
системное давление: 100 bar
выходной сигнал: 4-20мА;
погрешность: 0,075%, 0,2%, 0,5%
питание: 24V
присоединительная резьба М20х1,5, G1/2"
рабочая температура -45 … +85°C
дисплей 4½ ЖК-монитора цифры
взрывозащита (на выбор)


Преобразователи давления

215Т
215Т
С протоколом HART (опция: взрывозащита) на керамической основе
Технические характеристики:
диапазон давления: : -1~+1…, , 0-600 bar
виды давлений: избыточное, абсолютное
выходной сигнал: 4-20мА;
погрешность: 0,2%, 0,5%
питание: 24V
присоединительная резьба М20х1,5
рабочая температура -45 … +85°C
дисплей 4½ ЖК-монитора цифры
взрывозащита (на выбор)

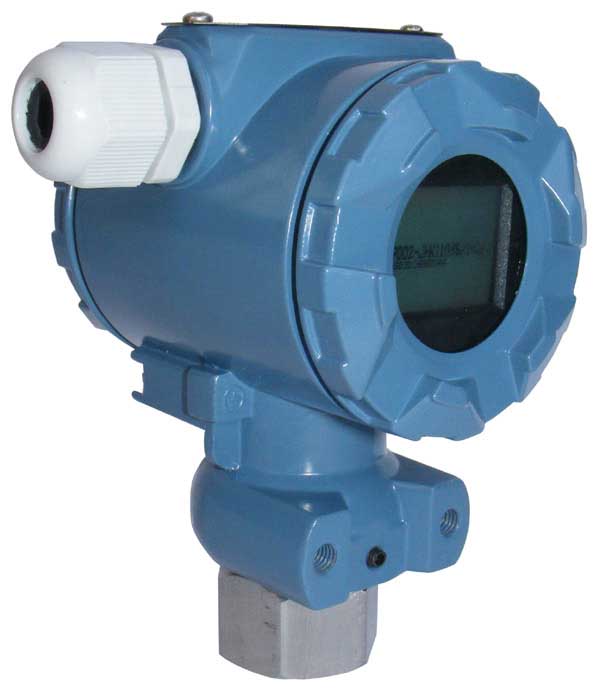

225Т
225Т
С протоколом HART (опция: взрывозащита) на основе пьезорезистивной кремниевой технологии
Технические характеристики:
диапазон давления: 0-15 mbar, …, 0-1000 bar
виды давлений: избыточное, абсолютное
выходной сигнал: 4-20мА;
погрешность: 0,1%, 0,25%, 0,5%
питание: 24V
присоединительная резьба М20х1,5, М20х1,5, 1/2NPT
дисплей 4½ ЖК-монитора цифры
взрывозащита (на выбор)

Кремниевые чипы для измерения давления ВСМ

Изготовленные из качественных монокристаллов кремния, как пьезорезистивные, так и ёмкостные чипы на основе технологии MEMS находятся в массовом производстве и используются для изготовления датчиков давления и ускорения.Помимо использования кремниевых чипов, некоторые сенсоры (115С и 315М) производятся на основе металлоёмкостной технологии, а некоторые (101В-а19Е) - на основе тензорезисторов.
Все ВСМ ОЕМ сенсоры 100% калибруются и поставляются с индивидуальным калибровочным сертификатом.
Условия проведения тестовых испытаний (если не указаны):
Ток = 1мА, темп. 25°С, влажность 40%.

SE101
SE101 кремниевый пьезорезистивный чип для измерения абсолютного давления
Характеристики:
диапазон давления: 0…0,2 bar
перегрузка давления: 300%
полномасштабный выход: 100 мВ
смещение нуля: ±40мВ
нелинейность: 0,5%
питание: 1мА(макс. 2мА), или 5В постоянного тока
мост сопротивления : 3…7 кОм
рабочая температура: -40…+125°С

SE103
SE103 пьезорезистивный кремниевый чип для измерения давления
Характеристики:
диапазон давления: 0…0,2 bar, …, 0…1000 bar
тип: абсолютное, избыточное
перегрузка давления: 200%, 150%(>100bar)
полномасштабный выход: 60мВ
смещение нуля: ±30мВ
нелинейность: 0,25%
питание: 1мА(макс. 1,5мА), или 5В постоянного тока
мост сопротивления : 4…6 кОм
рабочая температура: -40…+125°С

SE105
SE105 многофункциональный кремниевый чип для измерения давления и температуры
Характеристики:
диапазон давления: 0…0,4, …., 0…10bar, D
диапазон давления: 0…40, …., 0…160bar, А
перегрузка давления: 150%, 200%
полномасштабный выход: 50мВ
смещение нуля: ±30мВ
нелинейность: 0,25%
питание: 1мА(макс. 1,5мА), или 5В постоянного тока
мост сопротивления : 4…6 кОм, 8…12кОм
рабочая температура: -40…+125°С


ОЕМ датчики давления

101В-а19G
101В-а19G
На основе кремниевой пьезорезистивной тех­но­ло­гии; многоцелевой; О-образное кольцо; диа­метр 19мм
Характеристики:
диапазон давления: 0…0,1 bar, …, 0…1000 bar
тип: абсолютное, избыточное, герметичное из­бы­точ­ное
полномасштабный выход: > 100 мВ
погрешность: 0,1%, 0,25%, 0,5%
питание: 1,5мА(макс. 2мА), или 5В пос­то­ян­но­го тока (макс 10В пос­то­ян­но­го тока)
мост сопротивления : 2…8 кОм
компенсация температурная: 0…70°С
рабочая температура: -40…+120°С
электрический интерфейс:
4 цветных гибких провода длиной 100 мм
6 позолоченных контактов Ø 0.45 мм

101В-a19L
101В-а19L
На основе кремниевой пьезорезистивной тех­но­ло­гии; низкие диапазоны давления; О-образное кольцо; диа­метр 19мм
Характеристики:
диапазон давления: -1…+0,2 bar, …, 0…25 bar
тип: абсолютное, избыточное, герметичное из­бы­точ­ное
полномасштабный выход: > 50 мВ
погрешность: 0,25%, 0,5%
питание: 1,5мА или 5В постоянного тока
мост сопротивления : 5 кОм
компенсация температурная: 0…70°С
рабочая температура: -40…+120°С
электрический интерфейс:
4 цветных гибких провода длиной 100 мм

101В-а13Н
101В-а13Н
На основе кремниевой пьезорезистивной тех­но­ло­гии; высокие диапазоны давления; О-образное кольцо; диаметр 12,6 мм
Характеристики:
диапазон давления: 0…25 bar, …, 0…1000 bar
тип: абсолютное, избыточное, герметичное из­бы­точ­ное
полномасштабный выход: > 100 мВ
погрешность: 0,25%, 0,5%
питание: 1,5мА (макс. 2мА), или 5В постоянного тока
мост сопротивления : 3…8 кОм
компенсация температурная: -10…70°С
рабочая температура: -45…+125°С
электрический интерфейс:
4 цветных гибких провода длиной 100 мм

101В-а19F
101В-а19F
На основе тензорезисторов; О-образное кольцо; диаметр 19мм
Характеристики:
диапазон давления: 0…16 bar, …, 0…1600 bar
тип: избыточное
тензочувствительность: 1 мВ/В, ….2мВ/В
погрешность: 0,1%, 0,25%, 0,5%
питание: 5В, …10В постоянного тока
компенсация температурная: -10…+60°С
рабочая температура: -20…+125°С
электрический интерфейс:
4 цветных гибких провода

Ввинчиваемые сенсоры

101В-b1, b2
101В-b1, b2
На основе кремниевой пьезорезистивной тех­но­ло­гии; плоская мембрана; О-образное кольцо; лазерная сварка.
Характеристики:
диапазон давления: 0…0,25 bar, …, 0…100 bar
тип: абсолютное, избыточное, герметичное из­бы­точ­ное
другие характеристики: (см. 101В-а19G)
присоединительная резьба: 1/2"
соединитель: М24х1(папа в1, мама в2)
электрический интерфейс:
4-х проводный кабель длиной 50мм
4 цветных гибких провода длиной 100 мм
6 позолоченных контактов Ø 0.45 мм

101В-c
101В-c
На основе кремниевой пьезорезистивной тех­но­ло­гии; лазерная сварка.
Характеристики:
диапазон давления: 0…0,2 bar, …, 0…600 bar
тип: абсолютное, избыточное, герметичное из­бы­точ­ное
другие характеристики: (см. 101В-а19G)
присоединительная резьба: М20х1,5
соединитель: М24х1(≤20bar), М27х2
электрический интерфейс:
4-х проводный кабель длиной 50мм
4 цветных гибких провода длиной 100 мм
6 позолоченных контактов Ø 0.45 мм

664F (a,b,c)
664F (a,b,c)
На основе тензорезисторов; интегрированный ди­зайн; прочная конструкция; низкий тер­мо­эф­фект; долгий срок службы.
Характеристики:
диапазон давления: 0…16 bar, …, 0…1600 bar
выходная чувствительность: 1mV/V,…, 2mV/V
погрешность: 0,1%, 0,25%, 0,5%
питание: 10В, (макс. 12В)
компенсация температурная: -10…+60°С
рабочая температура: -20…+125°С
присоединительная резьба: G1/4", G1|2"
электрический интерфейс:
4-х проводный кабель длиной 50мм


Миниатюрные датчики давления

350S
350S
Для непроводящих и некоррозийных сред.
Характеристики:
диапазон давления: 0…250 mbar, …, 0…600 bar
тип: абсолютное, избыточное, герметичное из­бы­точ­ное
полномасштабный выход: 80мВ
погрешность: 0,25%, 0,5%
питание: 1,5 мА
компенсация температурная: 0…70°С
рабочая температура: -55…125°С

352S
352S
Коррозийные и некоррозийные жидкости и газы.
Характеристики:
диапазон давления: 0…250 mbar, …, 0…10 bar
тип: избыточное
полномасштабный выход: 60мВ
погрешность: 0,25%, 0,5%
питание: 1,5мА
компенсация температурная: -10…+60°С
рабочая температура: -55…125°С

354S
354S
Динамические сенсоры для некоррозийных и непроводящих сред.
Характеристики:
диапазон давления: 0…1 bar, …, 0…40bar
тип: избыточное, абсолютное
полномасштабный выход: 80мВ
погрешность: 0,25%, 0,5%
питание: 1 мА
компенсация температурная: -10…+80°С
рабочая температура: -55…125°С
пропускная способность: 5 кГц


Датчики давления для установки на печатную плату

Для газообразных сред


357S
357S
Экономичные; ТО корпус; для некоррозийных сред.
Характеристики:
диапазон давления: 0…3 psi, …, 0…150 psi
тип: избыточное, абсолютное, дифференциальное
полномасштабный выход: 70 мВ
погрешность: 0,25%, 0,5%
питание: 0,5, 1,5 мА, или 5В постоянного тока
рабочая температура: 0…125°С

115S
115S
Экономичные.
Характеристики:
диапазон давления: 0…25 mbar, …, 0…7 bar
тип: избыточное, абсолютное, дифференциальное
полномасштабный выход: 50мВ
погрешность: 0.1%, 0,25%, 0,5%
питание: 1,5 мА (макс. 2 мА)
компенсация температурная: 0…-60°С
рабочая температура: -40…125°С

Сенсоры дифференциального давления

Для гидравлического оборудования


101В-а19D
101В-а19D
Плоская мембрана; О-образное кольцо; лазерная сварка.
Характеристики:
диапазон давления: 0…35 bar, …, 0…70 bar
макс. давление в системе от диапазона: 300%
полномасштабный выход: 70 мВ
погрешность: 0,1, 0,25%
другие характеристики: (см. 101В-а19G)
электрический интерфейс: 4-цветный провод PVC

115С
115С
Металлоёмкостная технология; сварная кон­струк­ция; низкие диапазоны дифференциального дав­ле­ния; высокая точность измерения.
Характеристики:
диапазон давления: 0…15bar, …, 0…69 bar
макс. давление в системе от диапазона: 300%
начальная емкость: 140±25pF
погрешность: 0,25%, 0,5%
рабочая температура: -45…105°С
