Комплекты монтажных частей датчиков давления Курант
Комплекты монтажных частей — патрубки, переходники, бобышки, вентильные блоки, монтажные фланцы, накидные гайки, кронштейны позволяют присоединить к технологическому процессу любой тип датчика давления, включают в себя все необходимые крепежные детали и уплотнительные элементы. Подробнее о способах отбора давления из технологических объектов и построении пневмо­гид­рав­лической схемы (ПГС) передачи давления от объекта к датчику, можно ознакомиться в статье «Пневмогидравлические схемы передачи давления в технологических объектах» Накидные гайки, ниппель
Код
Состав комплекта
Рисунки
ПГ

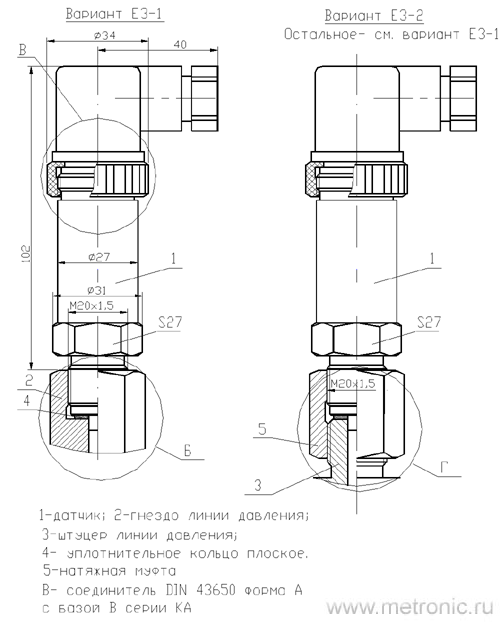

 Патрубок (привариваемый) с резьбовым гнездом Е1-3, Е2, Е3-1
ПН
 Патрубок (привариваемый) с штуцерным концом и стяжной муфтой Е1-2, Е3-2
НХ1
 Ниппель (привариваемый) с накидной гайкой. Хомут и с элементами крепежа Е1-3
НП
 Ниппель (привариваемый) с накидной гайкой Е1-3
ГН1
 Гнездо (привариваемое) с накидной гайкой под фланец, уплотнительное кольцо Е4-1
ГН2
 Гнездо (привариваемое) с накидной гайкой под фланец, уплотнительные кольца Е4-2
ГР1
 Гнездо резьбовое (привариваемое) с уплотнительным кольцом М24х1.5 Е5-1
ГР2
 Гнездо резьбовое (привариваемое) с уплотнительным кольцом М14х1.5 Е5-2
НН
 Два ниппеля (привариваемых) с накидными гайками Е6-1
НШ
 Два ниппеля (привариваемых) с накидными гайками и двумя штуцерными переходниками Е6-2
ФН1
 Фланцевое соединение с ниппелем, кронштейн и скоба с элементами крепежа Е7-44
ФР1
 Фланцевое соединение с резьбовым отверстием К1/4", кронштейн и скоба с элементами крепежа Е7-43
ФН2
 Фланцевое соединение с ниппелями, кронштейн и скоба с элементами крепежа Е8-44
ФР2
 Фланцевое соединение с резьбовым отверстием К1/2", кронштейн и скоба с элементами крепежа Е8-43
ВН1
 Вентильный блок с фланцевым соединением и ниппелями, кронштейн и скоба с элементами крепежа Е9-44
ВР1
 Вентильный блок и фланцевое соединение с резьбовым отверстием К1/4", кронштейн и скоба с элементами крепежа Е9-43
ВР2
 Вентильный блок и фланцевое соединение с резьбовым отверстием К1/2", кронштейн и скоба с элементами крепежа Е9-43 (К1/2)
НК1
 Ниппель с штуцерным переходником и накидной гайкой, кронштейн с элементами крепежа Е10-2
НК2
 Ниппели с штуцерными переходниками и накидными гайками, два кронштейна с элементами крепежа Е10-1
НК3
 Ниппель (привариваемый) с накидной гайкой, с кронштейном и элементами крепежа Е11
ФК
 Фланцевый патрубок (привариваемый) с элементами уплотнения и крепежа Е12
ГК
 Гнездо с коническим посадочным отверстием и наружной резьбой Е13
НХ2
 Ниппель (привариваемый) с накидной гайкой, хомут с элементами крепежа Е14
НК4
 Ниппель (привариваемый) с накидной гайкой, кронштейн с элементами крепежа Е15

Импульсные трубки
Импульсная трубка
Импульсная трубка предназначена для защиты датчиков давления, манометров от пульсаций измеряемой среды и сильного нагрева, т.е. явлеются охлаждающим элементом при измерении давления жидкостей, газов и паров.
По индивидуальному заказу возможно изготовление импульсных трубок любой длины и любым типом присоединения.

Монтажные части
Монтажные части
Монтажные части. Детализация.
В предлагаемой статье указан внешний вид и габаритные размеры мон­тажных частей.
Варианты применения монтажных частей и коды комплектов указаны выше.
