Промышленный сенсор дифференциального давления ВТД19


Промышленный сенсор дифференциального давления ВТД19 (WTD19) сравнивает два рабочих давления контролируемой среды и имеет два явных входа, что и обеспечивает измерение разности давлений. Такой датчик является наиболее универсальным и может использоваться для измерений избыточного давления и разрежения.
Диаметр сенсора (преобразователя давления) составляет 19 мм.
Выпускается в модификации с гибкими проводами.

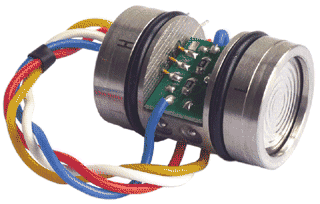

Внешний вид и габаритные размеры промышленного сенсора дифференциального давления ВТД19

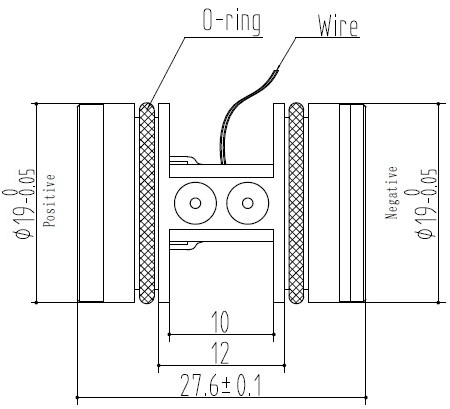

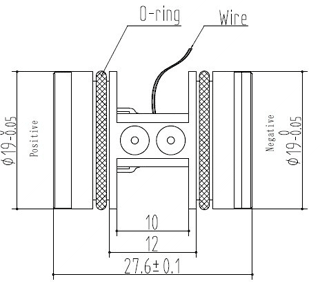

Промышленный сенсор давления ВТД19 Промышленный сенсор дифференциального давления ВТД19. Габаритный чертеж
Провод Присоединение
Красный Питание +
Синий Питание -
Желтый Выход +
Белый Выход -

achtung Меры предосторожности:
1. Не трогать мембрану руками и другими предметами, во избежание повреждения прибора.
2. На сенсоре имеется маркировка для положительного конечного давления - H и для отрицательного конечного давления - L.
Категорически запрещается менять местами при подсоединении.
3. Датчик давления не работает, если питание и выход перепутаны местами!

Основные технические характеристики промышленного сенсора дифференциального давления ВТД19

Верхние пределы диапазона давлений   35 кПа, 70 кПа, 100 кПа, 250 кПа, 400 кПа, 600 кПа, 1 МПа, 1.6 МПа, 2.5 МПа
Пределы допускаемой погрешности   ±0,15%; ±0,25%; ±0,50%;
Нелинейность   не более ± 0,25%
Гистерезис   не более ± 0,03%
Дополнительная температурная погрешность   не более 0,25%/10°С для класса 0.5% не более ± 0,15/10°С для класса 0.25%;
не более ± 0,06/10°С для класса 0.15%
Перегрузка   Диапазон Положительная перегрузка Отрицательная перегрузка
35 кПа 70 кПа 35 кПа
70 кПа 150 кПа 70 кПа
100 кПа 200 кПа 100 кПа
250 кПа 500 кПа 250 кПа
400 кПа 800 кПа 400 кПа
600 кПа 1200 кПа 600 кПа
1 МПа 2 МПа 1 МПа
1.6 МПа 3.2 МПа 1 МПа
2.5 МПа 5 МПа 1 МПа
Выход «нуля»   ±2 мВ
Выход «диапазона»   100 мВ
Питание   1.5 мA (Типичный) | 5 В постоянного тока
Диапазон термокомпенсации   от 0 до +60°С
Диапазон температуры рабочих сред   от -40 до +125°С
Диапазон температуры хранения   от -40 до +125°С
Температурный коэффициент ухода «нуля»   0.02% В.П. / °С (≥100 кПa) / 0.04% В.П. / °С(<100 кПa)
Температурный коэффициент изменения «диапазона»   0.02% В.П. / °С (≥100 кПa) / 0.04% В.П. / °С(<100 кПa)
Сопротивление изоляции   >200 MОм / 250 VDC
Сопротивление моста   мин. 2600 Ом | макс. 5500 Ом
Долговременная стабильность   ≤0.2% В.П. / год
Устойчивость к вибрационным нагрузкам   20g (20÷5000 Гц)
Ударопрочность   100g, 10 мс
Время отклика   ≤1 мс (10% до 90%В.П.)
Срок службы   10*106 циклов
Заполняющее масло   Силиконовое масло | Оливковое масло для санитарного применения
Уплотнительное кольцо   NBR, Viton
Корпус и мембрана   Нержавеющая сталь 316L
Присоединение проводами   4 провода (тип.) / 5 проводов (возможно) длина 110 мм, диаметр изоляции 1.3 мм, сечение 0.2 мм2, силиконовая изоляция, до 200°С
Присоединение штекерами
Масса   ∼36 г

Формирование кода заказа

ВТД19 XX — XX — XX — XX
Диапазон давления:
указывайте диапазон непосредственно
Электрическое присоединение:
П — присоединение проводами;

Виды давления:
Д — дифференциальное
Напряжение питания:
C1 — 1.5мA;
C2 — Другие (по заказу)
Для оформления заказа отправьте нам письмо на адрес электронной почты metronic@mail.ru в произвольной форме, указав код заказа (либо характеристики) и количество сенсоров давления, а также способ доставки и свои контактные данные. Отправляя нам контактные данные, Вы соглашаетесь с условиями конфиденциальности личных данных.
